Staal
Betaalbaar en sterk bij trekbelasting. CDS-staal blijft daarom een vaste keuze voor rolkooien en beschermingsbuizen.
sterktehoog
gewichthoog
Techniek achter veiligheid
Materialen en constructie in de motorsport
Waarom breekt een Formule 1-auto bij een botsing in stukken, terwijl de rijder beschermd blijft? Het antwoord zit in materiaaleigenschappen, gecontroleerde vervorming en een cockpit die zijn vorm moet behouden.
De materiaalkeuze bepaalt hoe een voertuig gewicht draagt en impact verwerkt.
Staal, aluminium of composiet?
Geen materiaal wint op elk criterium. Een rolkooi vraagt om taaiheid en voorspelbaar gedrag; een monocoque vraagt om hoge stijfheid bij een laag gewicht.
Aluminium
Lager gewicht dan staal en goed te vormen voor subframes, carrosseriedelen en honigraatstructuren in een neus.
sterktegemiddeld
gewichtlaag
Koolstofvezel
Een koolstofvezel raceauto is zeer stijf en licht. Bij overbelasting kan het materiaal echter plotseling breken.
stijfheidzeer hoog
gewichtzeer laag
Andere composieten
Glasvezel houdt de kosten beheersbaar. Kevlar voegt taaiheid toe en wordt gebruikt waar weerstand tegen scheuren telt.
taaiheidhoog
gewichtlaag
Crashstructuren vervormen om te beschermen
Een goede crashstructuur stopt de auto over een langere tijd. Die extra tijd verlaagt de kracht die op de rijder werkt. De neus kan worden opgeofferd; de cockpit krijgt een andere opdracht.
energiezone
voor impact
barrière
Gecontroleerde vervorming in beeld.
Energieabsorptie is het doel
Aluminium honigraatcellen verkorten en verbruiken energie. In koolstofvezel worden vezelrichtingen en lagen zo gekozen dat de structuur progressief bezwijkt.
- De kreukelzone neemt de eerste impact op.
- De overlevingscel houdt de cockpitruimte beschikbaar.
- Impacttests controleren krachten en vervorming volgens vastgelegde eisen.
Doorsnede van een beschermde cockpit
overlevingscel anti-indringingspaneel stoelkuipKrachtpaden
De overlevingscel houdt ruimte vrij

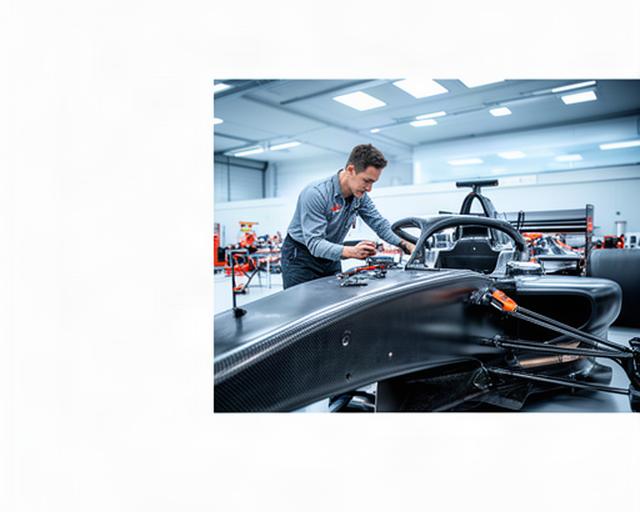

Een monocoque van koolstof vormt de stijve kern rond de rijder. Krachten worden langs de constructie geleid, terwijl losse onderdelen en crashzones energie opnemen buiten de cockpit.
Anti-indringingspanelen van kevlar of andere raceauto composieten beperken het risico dat een band, steen of metalen deel de deurzone binnendringt. In toerwagens krijgen ze dezelfde beschermende taak.
Stijf waar ruimte moet blijven. Taai waar materiaal moet tegenhouden.
Materialkeuze in de praktijk
De toepassing bepaalt de juiste oplossing. Een stalen rolkooi is controleerbaar en herstelbaar; een koolstof kuipstoel bespaart gewicht, maar vraagt om specialistische inspectie.
| Constructie | Sterk punt | Aandachtspunt | Passende toepassing |
|---|---|---|---|
| CDS-staal | Voorspelbare vervorming en goede lasbaarheid. | Hoger gewicht en controle op lasnaden. | Rolkooien en beschermingsframes. |
| Aluminium | Laag gewicht en efficiënte productie van profielen. | Vermoeiing en reparatie vragen nauwkeurige beoordeling. | Subframes en energieabsorberende zones. |
| Koolstofcomposiet | Hoge stijfheid bij een zeer laag gewicht. | Schade kan intern zitten en reparatie is specialistenwerk. | Monocoques, stoelen en structurele panelen. |
| Sandwichpaneel | Huidlagen en kern combineren stijfheid met laag gewicht. | Inwatering en delaminatie moeten worden uitgesloten. | Vloeren, deuren en carrosseriedelen. |
